IMMERSION TANKS (UT, PAUT)

Cubas de inspección de alto rendimiento para inspecciones por ultrasonidos y phased array.
Documentos

Microscopía acústica

POWERUT IT-AM es un sistema de inspección por inmersión total diseñado para la inspección por ultrasonidos de alta frecuencia, precisa y eficaz, de muestras metálicas férricas y no férricas. POWERUT IT-AM está disponible con baja frecuencia para la inspección de piezas tanto de productos largos como planos. Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio y otros metales.

Características
  • Microscopía acústica UT de alta frecuencia para defectos tan pequeños como 50 micras (0,05 mm).
  • Disponible con inspección opcional de baja frecuencia de muestras de planchas y barras.
  • Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.
  • 4 ejes de movimiento controlados en incrementos ultra-precisos de hasta 5 micras (0,005 mm).
  • De 1 a 8 canales de inspección UT.
  • Inspección automatizada de pulso-eco.
  • Inspección de baja frecuencia de 0,5 a 25 MHz.
  • Inspección de alta frecuencia de 4 a 200 MHz.
  • Corrección automática de la amplitud con la distancia (DAC).

2.5D

POWERUT IT-2.5D es un sistema automático de inspección por inmersión diseñado para la inspección precisa y eficaz de piezas de motores aeroespaciales, piezas forjadas, coronas de rodamientos y otras formas axisimétricas. Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.

Características
  • Inspección completa por ultrasonidos de piezas simples y complejas.
  • Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.
  • Programa informático especializado para definir la trayectoria acústica.
  • De 2 a 8 ejes de movimiento.
  • De 1 a 8 canales de inspección UT.
  • Corrección automática de la amplitud con la distancia (DAC).

Grande/Especializada

POWERUT IT-L/S es un sistema automático de inspección por inmersión total diseñado para la inspección precisa y eficaz de piezas grandes o con requisitos de inspección únicos. Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.

Características
  • Inspección completa por UT y PA de piezas simples y complejas.
  • Para piezas largas, como perfiles aeroespaciales y palanquillas largas de hasta 40 metros.
  • Para anillos y palanquillas de gran diámetro de hasta 2,5 metros.
  • Para piezas que requieran un utillaje especial, elevación, rotación, etc.
  • Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.
  • De 2 a 8 ejes de movimiento.
  • De 1 a 8 canales de inspección UT.
  • Pulso-eco o emisión-recepción (a través de la transmisión).
  • Inspección Phased Array de hasta 256 elementos.
  • Corrección automática de la amplitud con la distancia (DAC).

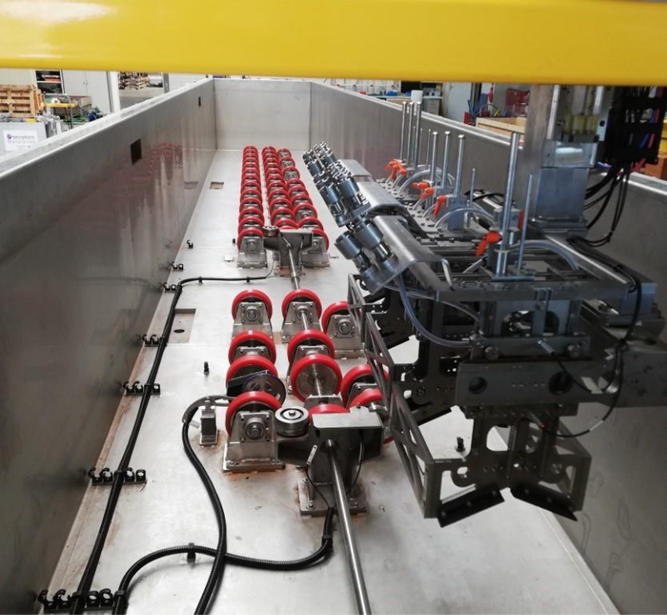

Palanquillas

POWERUT IT-B es un sistema automático de inspección por inmersión total diseñado para la inspección precisa y eficaz de palanquillas metálicas de alta calidad. Los materiales inspeccionados incluyen acero inoxidable y otros aceros, aluminio aeroespacial, titanio y otros metales de alta calidad.

Características
  • Inspección completa por UT de palanquillas de 120mm a 600mm.
  • Los materiales inspeccionados incluyen acero inoxidable y otros aceros, aluminio aeroespacial, titanio y otros metales de alta calidad.
  • Inspección UT de 8 canales.
  • Detecta de 0,8 mm a 1,2 mm de FBH en cualquier parte del cuerpo de la palanquilla.
  • Corrección automática de la amplitud con la distancia (DAC).

Microscopía acústica

POWERUT IT-AM es un sistema de inspección por inmersión total diseñado para la inspección por ultrasonidos de alta frecuencia, precisa y eficaz, de muestras metálicas férricas y no férricas. POWERUT IT-AM está disponible con baja frecuencia para la inspección de piezas tanto de productos largos como planos. Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio y otros metales.

Características
  • Microscopía acústica UT de alta frecuencia para defectos tan pequeños como 50 micras (0,05 mm).
  • Disponible con inspección opcional de baja frecuencia de muestras de planchas y barras.
  • Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.
  • 4 ejes de movimiento controlados en incrementos ultra-precisos de hasta 5 micras (0,005 mm).
  • De 1 a 8 canales de inspección UT.
  • Inspección automatizada de pulso-eco.
  • Inspección de baja frecuencia de 0,5 a 25 MHz.
  • Inspección de alta frecuencia de 4 a 200 MHz.
  • Corrección automática de la amplitud con la distancia (DAC).

2.5D

POWERUT IT-2.5D es un sistema automático de inspección por inmersión diseñado para la inspección precisa y eficaz de piezas de motores aeroespaciales, piezas forjadas, coronas de rodamientos y otras formas axisimétricas. Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.

Características
  • Inspección completa por ultrasonidos de piezas simples y complejas.
  • Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.
  • Programa informático especializado para definir la trayectoria acústica.
  • De 2 a 8 ejes de movimiento.
  • De 1 a 8 canales de inspección UT.
  • Corrección automática de la amplitud con la distancia (DAC).

Grande/Especializada

POWERUT IT-L/S es un sistema automático de inspección por inmersión total diseñado para la inspección precisa y eficaz de piezas grandes o con requisitos de inspección únicos. Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.

Características
  • Inspección completa por UT y PA de piezas simples y complejas.
  • Para piezas largas, como perfiles aeroespaciales y palanquillas largas de hasta 40 metros.
  • Para anillos y palanquillas de gran diámetro de hasta 2,5 metros.
  • Para piezas que requieran un utillaje especial, elevación, rotación, etc.
  • Los materiales inspeccionados incluyen acero, aluminio aeroespacial, titanio, otros metales y materiales compuestos.
  • De 2 a 8 ejes de movimiento.
  • De 1 a 8 canales de inspección UT.
  • Pulso-eco o emisión-recepción (a través de la transmisión).
  • Inspección Phased Array de hasta 256 elementos.
  • Corrección automática de la amplitud con la distancia (DAC).

Palanquillas

POWERUT IT-B es un sistema automático de inspección por inmersión total diseñado para la inspección precisa y eficaz de palanquillas metálicas de alta calidad. Los materiales inspeccionados incluyen acero inoxidable y otros aceros, aluminio aeroespacial, titanio y otros metales de alta calidad.

Características
  • Inspección completa por UT de palanquillas de 120mm a 600mm.
  • Los materiales inspeccionados incluyen acero inoxidable y otros aceros, aluminio aeroespacial, titanio y otros metales de alta calidad.
  • Inspección UT de 8 canales.
  • Detecta de 0,8 mm a 1,2 mm de FBH en cualquier parte del cuerpo de la palanquilla.
  • Corrección automática de la amplitud con la distancia (DAC).
